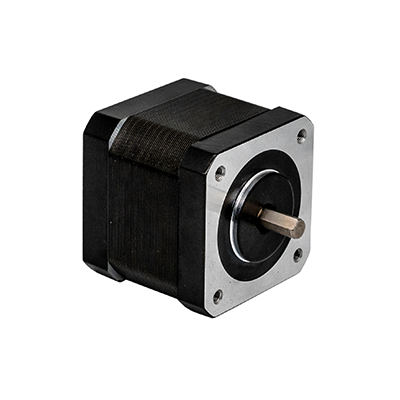

NEMA 17 dvipolis 3,75 laipsnių 0.054 Nm (7,5 uncijos colio) 0,5 A 6 V 42x42x21 mm 4 laidų žingsninis variklis

Techninis parametras

Prekė	Specifikacijos
Žingsnio kampo tikslumas	±5%
Atsparumo tikslumas	±10%
Induktyvumo tikslumas	±20%
Temperatūros kilimas	80K maks.
Aplinkos temperatūra	-20 laipsnis ~+50 laipsnis
Izoliacijos atsparumas	100MΩMin.@ 500VDC
Dielektrinis stiprumas	Viena minutė @ 500VAC∙5mA Maks.
Veleno radialinis grojimas	0.06Maks.@450g
Ašinis veleno paleidimas	0.08Maks.@450g



Techninė specifikacija

Modelio Nr.	Poliarinis	Įvertintas Įtampa	Dabartinis/ Fazė	Atsparumas/ Fazė	Induktyvumas/ Fazė	Laikymas Sukimo momentas		# apie Veda	Rotorius inercija	Svoris	Ilgis
		V	A	Ω	Mh	oz-in	KGF · CM		g∙ cm2	kilogramas	Mm
42H021HJ-0504	Bipolinis	6	0.5	12	15	7.5	0.54	4	15	0.13	21





Ištraukite sukimo momento kreivę





































DUK

K: Ar naudojant žingsninius variklius reikia atsižvelgti į saugą?

A: Taip, naudojant žingsninius variklius reikia atsiminti kai kuriuos saugos aspektus. Štai keletas svarbių:

1. Elektros sauga: žingsniniai varikliai yra maitinami elektra, todėl labai svarbu laikytis tinkamos elektros saugos praktikos. Įsitikinkite, kad variklis prijungtas prie tinkamo maitinimo šaltinio ir ar visos elektros jungtys yra saugios. Būkite atsargūs dirbdami su įtampais laidais ir venkite dirbti su varikliu, kai jis įjungtas.



2. Šilumos išsklaidymas: žingsniniai varikliai gali generuoti šilumą veikimo metu, ypač važiuojant dideliu greičiu arba esant didelėms apkrovoms. Norint išvengti perkaitimo, kuris gali sugadinti variklį ar aplinkinius komponentus, būtina užtikrinti tinkamą šilumos išsklaidymą. Įsitikinkite, kad variklis sumontuotas gerai vėdinamoje vietoje arba, jei reikia, apsvarstykite galimybę naudoti aušintuvus arba aušinimo ventiliatorius.



3. Mechaniniai pavojai: žingsniniai varikliai dažnai turi besisukančius velenus, kurie gali kelti mechaninius pavojus, jei su jais elgiamasi netinkamai. Kai variklis veikia, nelieskite besisukančių dalių, nes galite susižaloti. Jei reikia, naudokite tinkamas apsaugos priemones arba gaubtus, kad išvengtumėte atsitiktinio prisilietimo prie judančių komponentų.



4. Variklio perkrova: Eksploatuojant žingsninį variklį, viršijantį nustatytas ribas, jis gali perkaisti, sutrumpėti eksploatavimo laikas arba net sugesti. Visada žiūrėkite gamintojo duomenų lapą ir nurodymus, kad nustatytumėte didžiausią variklio sukimo momentą, srovę ir greitį. Kad variklis veiktų saugiai ir patikimai, neperkraukite variklio.



5. Įžeminimas: tinkamas variklio ir susijusios elektronikos įžeminimas yra labai svarbus elektros saugai ir siekiant sumažinti elektros trukdžių riziką. Laikykitės rekomenduojamos įžeminimo praktikos ir įsitikinkite, kad variklio įžeminimo jungtis yra saugi ir patikima.



6. Aplinkos apsauga: Atsižvelkite į žingsninio variklio veikimo aplinką. Jei variklis naudojamas atšiaurioje arba potencialiai pavojingoje aplinkoje (pvz., esant ekstremalioms temperatūroms, drėgmei, dulkėms ar cheminių medžiagų poveikiui), apsvarstykite galimybę naudoti tinkamas apsaugos priemones, tokias kaip gaubtai, sandarinimas arba specialiai tokioms sąlygoms pritaikytų variklių pasirinkimas.



7. Valdymas ir stebėjimas: Įdiekite tinkamas valdymo ir stebėjimo sistemas, kad užtikrintumėte saugų ir patikimą žingsninio variklio veikimą. Naudokite tinkamas variklio tvarkykles arba valdiklius, turinčius tokias funkcijas kaip apsauga nuo viršsrovių, strigimo aptikimas arba terminis išjungimas. Stebėkite variklio temperatūrą ir kitus svarbius parametrus, kad aptiktumėte bet kokius sutrikimus ar galimas problemas.
