24V 4000RPM 0,48Nm 200W 10,10A 80x80x67mm bešepetinis nuolatinės srovės variklis

Gamintojo dalies numeris: 80BL02402-0200-XXX
Rėmo dydis: 80x80mm
Apsaugos laipsnis: IP40
Nominali įtampa: 24V
Vardinis greitis: 4000 RPM
Vardinis sukimo momentas: 0,48 Nm
Galia: 200W

Siųsti užklausą

Greitas pristatymas
Kokybės užtikrinimas
Galimas pritaikymas

produkto pristatymas

Bendroji specifikacija

Apsaugos laipsnis	IP40
Aplinkos temperatūra	-20 laipsnis ~55 laipsniai
Laikymo temperatūra	-25 laipsnis ~+70 laipsnis
Aplinkos drėgmė	<85% ( without condensation )
Izoliacijos klasė	B klasė
Izoliacijos atsparumas	100MΩMin.@500VDC

Laidai

Švino Nr.	Švino spalva	Švino matuoklis	Funkcija	apibūdinimas
1	Raudona	UL1061/24AWG	VCC	Holo jutiklių maitinimo įtampa
2	Geltona		Hv
3	Mėlyna		Hw
4	Juoda		GND	Žemė salės jutikliams
5	Oranžinė		Hu
6	Mėlyna	UL1061/18AWG	w
7	Oranžinė		u
8	Geltona		v

Techninė specifikacija

Modelio Nr.	Nominali įtampa	Greitis	Vardinis sukimo momentas	Galia	Nominali srovė	Greitis be apkrovos	Srovė be apkrovos	Atsparumas / linija	Induktyvumas / linijinė linija	Atgal EMF Constant	Ilgis
	VDC	aps./min	N.m	W	A	aps./min	A	Ω	Mh	V/krpm	Mm
80BL02402-0200-XXX	24	4000	0.48	200	10.10	4500	2	0.08	0.18	3.38	67

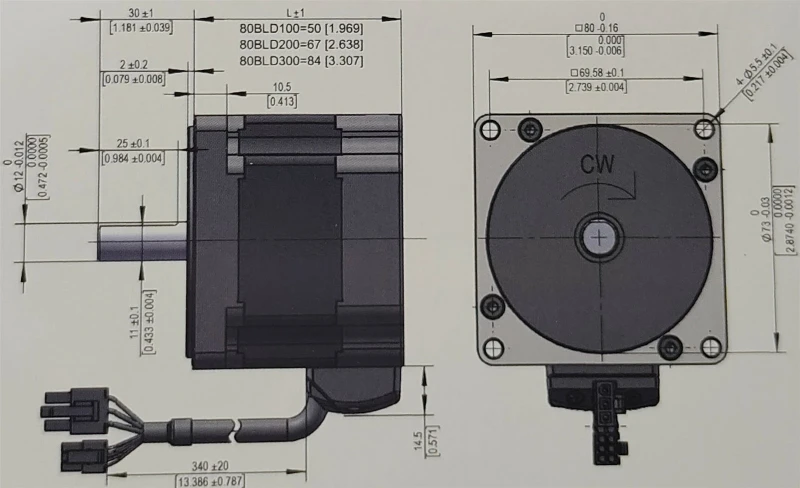

Mechaninis matmuo

DUK

Kl .: Ar BLDC variklius galima naudoti atšiaurioje aplinkoje arba lauke?

A: Taip, kai kurie SIT BLDC varikliai gali veikti atšiaurioje aplinkoje arba lauke.

K: Kuo skiriasi BLDC varikliai be jutiklių ir jutiklių?

A: Sensoriniai BLDC varikliai naudoja padėties jutiklius (pvz., Holo efekto jutiklius), kad nustatytų rotoriaus padėtį, o BLDC varikliai be jutiklių įvertina rotoriaus padėtį pagal atgalinės emf (elektrovaros jėgos) signalus.

K: Kaip Hall efekto jutikliai veikia BLDC varikliuose?

A: Holo efekto jutikliai nustato rotoriaus magnetų padėtį, matuodami magnetinio lauko pokyčius. Jutiklio išėjimai naudojami variklio komutavimo sekai nustatyti.

Kl .: Kokie yra dažni BLDC variklių gedimo režimai?

A: Įprasti BLDC variklių gedimų režimai yra guolių susidėvėjimas, apvijų izoliacijos gedimas, elektroninių komponentų gedimas, perkaitimas ir valdymo sistemos gedimai.
