48 V 4000 RPM 0,48 Nm 200 W 5,06 A 80x80x67 mm bešepetėlis nuolatinės srovės variklis
Gamintojo dalies numeris: 80BL04402-0200-XXX
Rėmo dydis: 80x80mm
Apsaugos laipsnis: IP40
Nominali įtampa: 48V
Vardinis greitis: 4000 RPM
Vardinis sukimo momentas: 0,48 Nm
Galia: 200W
- Greitas pristatymas
- Kokybės užtikrinimas
Galimas pritaikymas
produkto pristatymas
Bendroji specifikacija
|
Apsaugos laipsnis |
IP40 |
|
Aplinkos temperatūra |
-20 laipsnis ~55 laipsniai |
|
Laikymo temperatūra |
-25 laipsnis ~+70 laipsnis |
|
Aplinkos drėgmė |
<85% ( without condensation ) |
|
Izoliacijos klasė |
B klasė |
|
Izoliacijos atsparumas |
100MΩMin.@500VDC |
Laidai
|
Švino Nr. |
Švino spalva |
Švino matuoklis |
Funkcija |
apibūdinimas |
|
1 |
Raudona |
UL1061/24AWG |
VCC |
Holo jutiklių maitinimo įtampa |
|
2 |
Geltona |
Hv |
||
|
3 |
Mėlyna |
Hw |
||
|
4 |
Juoda |
GND |
Žemė salės jutikliams | |
|
5 |
Oranžinė |
Hu |
||
|
6 |
Mėlyna |
UL1061/18AWG |
w |
|
|
7 |
Oranžinė |
u |
||
|
8 |
Geltona |
v |
Techninė specifikacija
|
Modelio Nr. |
Nominali įtampa |
Greitis |
Vardinis sukimo momentas |
Galia |
Nominali srovė |
Greitis be apkrovos |
Srovė be apkrovos |
Atsparumas / linija |
Induktyvumas / linijinė linija |
Atgal EMF Constant |
Ilgis |
|
VDC |
aps./min |
N.m |
W |
A |
aps./min |
A |
Ω |
Mh |
V/krpm |
Mm |
|
|
80BL04402-0200-XXX |
48 |
4000 |
0.48 |
200 |
5.06 |
4500 |
1 |
0.32 |
0.70 |
6.76 |
67 |

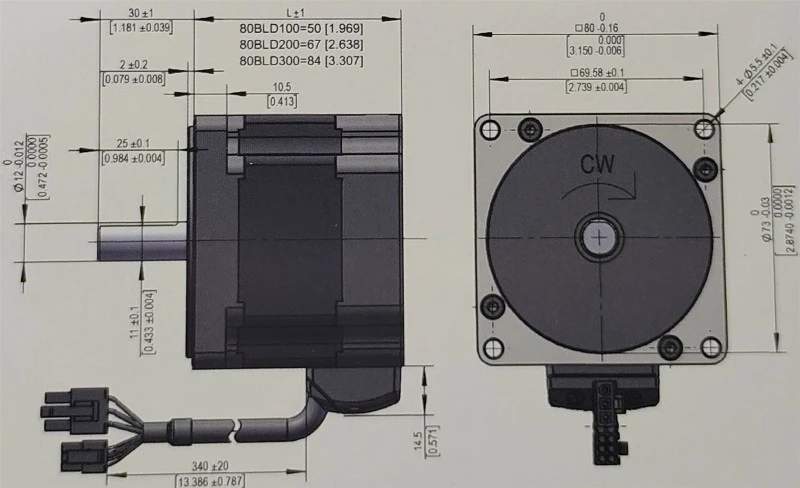

Mechaninis matmuo
DUK
K: Kokie veiksniai turi įtakos variklių be šepetėlių efektyvumui
A: Kai kurie pagrindiniai veiksniai, prisidedantys prie didelio BLDC variklių efektyvumo, yra šie:
1. Šepečių nebuvimas: BLDC varikliuose nėra šepečių, kurie yra šepetėliuose nuolatinės srovės varikliuose. Šepečių nebuvimas sumažina trintį, pašalina su šepečiu susijusius energijos nuostolius ir padidina bendrą efektyvumą.
2. Sumažinti elektros nuostoliai: BLDC varikliuose naudojamas elektroninis komutavimas, kuris pašalina fizinio kontakto poreikį ir sumažina elektros nuostolius. Elektroninė komutavimo technika užtikrina tikslų variklio veikimo valdymą ir sumažina nereikalingas energijos sąnaudas.
3. Patobulintas magnetinis dizainas: BLDC variklių magnetinė konstrukcija optimizuota taip, kad būtų maksimaliai padidintas magnetinio lauko stiprumas ir sumažinti magnetiniai nuostoliai. Tai padeda pagerinti efektyvumą, nes sumažina energijos nuostolius elektros energiją paverčiant mechanine energija.
4. Pažangus variklio valdymas: naudojant pažangius variklio valdymo algoritmus ir efektyvius variklio valdiklius arba tvarkykles galima tiksliai valdyti variklio greitį, sukimo momentą ir veikimą. Tai padeda optimizuoti variklio efektyvumą esant skirtingoms apkrovos sąlygoms.
Svarbu pažymėti, kad efektyvumas gali skirtis įvairiuose veikimo taškuose ir apkrovos sąlygomis. BLDC varikliai paprastai pasiekia didesnį efektyvumą vardiniuose arba beveik nominaliuose veikimo taškuose. Veiksmingumas gali sumažėti esant mažesniam greičiui ar didesnėms apkrovoms, tačiau apskritai BLDC varikliai turi didelį efektyvumo pranašumą, palyginti su daugeliu kitų variklių tipų, todėl jie tinka naudoti ten, kur svarbu taupyti energiją, pavyzdžiui, elektrinėse transporto priemonėse, prietaisuose ir pramoninėje automatizacijoje.
